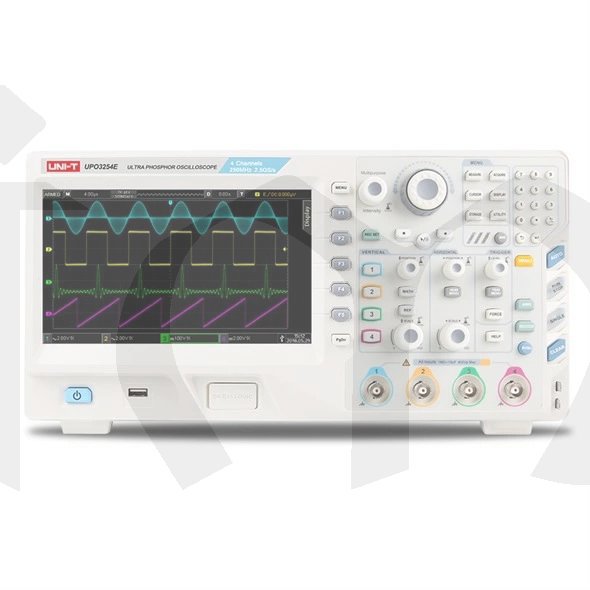

Osciloskop UPO3254E

Osciloskop UPO-3254E je moderní multifunkční čtyřkanálový osciloskop v pásmu do 250MHz se zabudovaným hardverovým čítačem kmitočtů.
Přístroj má TFT LCD obrazovku s úhlopříčkou 8 palců a rozlišením 800 x 480 pixelů x RGB, 160 mil. barev s technologií Ultra Phosphor, což umožňuje lépe sledovat historii dráhy aktivního signálu.
Osciloskop má rychlost vzorkování 2,5 GSa/s s možností zachycení až 200 000 wfms/s a s hloubkou paměti až 70 Mpts na kanál. Umožňuje automatické měření až 34 parametrů signálu a práci s matematickými operacemi mezi signály.
Osciloskopy UPO 3254E mají špičkové vlastnosti a jsou navrženy pro využití v nejrozsáhlejších podmínkách testovacích a měřicích aplikací v elektronice, komunikacích, výrobě, národní obraně, elektroenergetice, chemickém a jiném průmyslu. Tento přístroj přísně vyhovuje bezpečnostním normám IEC61010-1, kategorii CAT I 300Vrms, CAT II 100Vrms.

Parametry produktu :
- šířka pásma: 250MHz
- počet analogových kanálů: 4
- vstupní vazba: (1MΩ±1%)//(18pF±3pF)
- verikální osa: 1mV/div až 20V/div, každý kanál má samostatné vertikální menu
- max. vstupní napětí: CAT I 300Vrms, CAT II 100Vrms, přechodové max. 1000Vpk
- vertikální rozlišení: 8 bit
- přesnost DC zesílení: < 5 mV ±3%, ≥ 5 mV ±2%
- přesnost ofsetu: ≤ ±3%
- vzorkovací frekvence v reálném čase: 2,5GSa/s (jeden analog. kanál); 1,25GSa/s (2 analog. kanály); 1,25GSa/s (4 analog.kanály)
- nezávislé časové základny pro každý kanál
- rozsah časové základny: 2ns/div až 40s/div (1-2-4kanály)
- strmost náběžné hrany: ≤ 1,4ns
- délka uloženého záznamu: volitelně 7 kpts až 70 Mpts (vzorkovacích bodů) na kanál
- spouštění: Edge, Pulse, Video (PAL, SECAM, NTSC), Slope, Alternating trigger
- matematické operace se vstupními signály: A+B, A-B, AxB, A/B, FFT, Editable Advanced, Filter
- digitální filtry: dolní propust, horní propust, pásmová propust, pásmová zádrž
- logické operace: AND, OR, NOT, XOR
- další operace: Log, Exp, Sin, Cos, Tan, Sqrt, Inth, Diff
- automatické měření parametrů signálu: Max, Min, High, Low, Middle, Pk-Pk, Ample, Mean, Cycle Mean, RMS, Cycle RMS, Area, Cycle Area, OverShoot, PreShoot, Period, Freq, Rise, Fall, +Width, -Width, +Duty, -Duty, RiseDelay, FallDelay, Phase, FRFR, FRFF, FFFR, FFFF, FRLF, FRLR, FFLR, FFLF
- dekódování sběrnic: RS232/UART, I2C, SPI, USB, CAN, LIN, FlexRay
- počet ukládaných souborů do paměti osciloskopu/na USB flesh: 256/256
- softwarová tlačítka v obrazovce
- softwarová klávesnice na obrazovce pro pojmenování ukládaných souborů
- uložení aktuální obrazovky ve formátu .BMP - Print Screen
- uložení křivek ve formátu .csv na USB flesh pro přenos do Excelu v PC

Technické parametry :
- displej: úhlopříčka 8 palců, 800 x 480 pixelů x RGB, 160 mil. barev s technologií Ultra Phosphor s nastavitelným dosvitem od minima až po nekonečno, vektorové nebo bodové zobrazení
- standartní rozhraní: USB-Host, USB-Device, LAN, VGA, EXT Trig, AUX Out
- volitelné rozhraní (po dokoupení): multimetrový modul (UT-M12), modul generátoru - Signal source output interface (WaveGen)
- dvojjazyčné menu: anglicky, čínsky
- kalibrační interval: 1 rok
- napájení: AC 100V až 240Vrms, 45 až 440Hz
- jištění: pojistka 2,5A, T, 250V
- pracovní teplota okolí: 0°C až +40°C
- pracovní vlhkost okolí: <35°C: ≤90%RH, 35°C až 40°C: ≤60%RH
- skladovací teplota: -20°C až +60°C
- pracovní nadmořská výška: max. 3000 m n. m.
- nepracovní (skladovací) nadmořská výška: max. 15000 m n. m.
- rozměry (š x v x h): 370 x 195 x 125 mm
- hmotnost: 4,2 kg

Obsah individuálního balení :
- osciloskop UPO3254E: 1 ks
- oddělitelný třížilový napájecí kabel: 1 ks
- kabel USB (UT-D14): 1 ks
- set pasivních sond (300MHz, typ UT-P06): 2 sety (4 sondy)
- návod k použití: 1 ks
www.uni-t.cz
Na www stránkách výrobce si můžete případně stáhnout aktualizaci softwaru:
https://instruments.uni-trend.com/EU-EN/digitaloscilloscopes/upo3000e.html

Parametry výrobku:

Výrobce Uni-Trend
Ke stažení: UPO3000E_serie_datasheet_en.pdf
UPO3000E_serie_manual_en.pdf
Cena: 38333 Kč (bez DPH)
Cena: 46383 Kč včetně DPH 21 %
