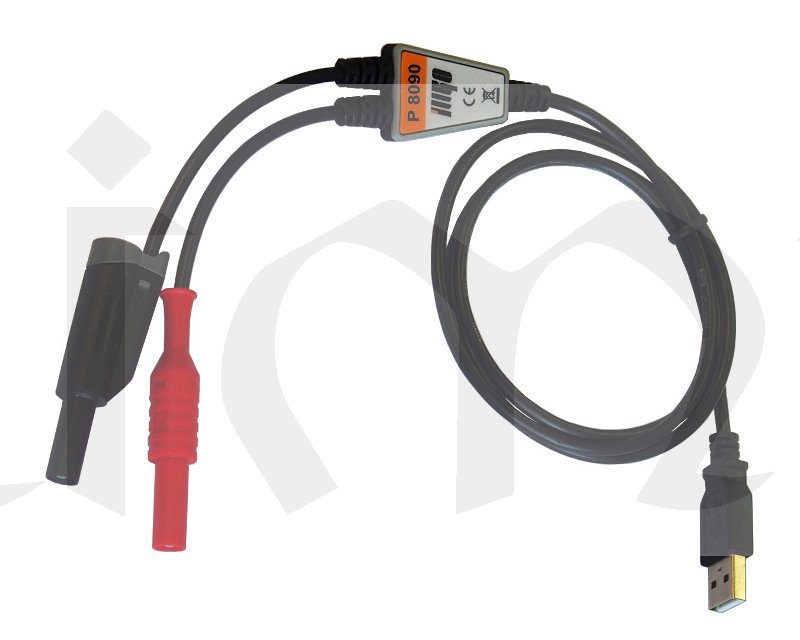

P8090 Adaptér pro testování zdrojů s USB konektorem A a C

P-8090 – adaptér pro testování zdrojů SELV/PELV s USB konektorem typu A a C.

Popis přístroje:
Adaptér P 8090 je určen pro testování zdrojů SELV a PELV, konkrétně pro zdroje s USB konektorem typu A a C.
Umožňuje měření výstupního napětí (cca 5V), dotykového proudu a izolačního odporu těchto zdrojů.
Nelze ho používat pro jiné účely než uvedená měření (např. k napájení různých zařízení).
Je určen primárně pro přístroje REVEXmax W, ale je možné ho použít i s jiným vhodným přístrojem.
Adaptér uvnitř obsahuje zatěžovací odpor 100ohm mezi vodiči [+] a [-], výstupní banánky jsou připojeny k vodičům z USB konektoru, červený [+] a černý [-]. Propojením výstupních banánků se zdroj díky zatěžovacímu odporu nezkratuje.

Postup k provedení měření najdete v návodu.
